La qualité de l’alimentation d’un chauffe-eau électrique est l’un des piliers indispensables pour assurer un fonctionnement optimal et sécurisé. Cet équipement central du confort domestique mérite une attention particulière, surtout lorsque l’on considère les nombreuses normes à respecter. L’alimentation électrique doit être pensée avec rigueur dès la phase d’installation, afin d’éviter les pannes, les risques d’échauffement, ou encore une consommation énergétique excessive. En parallèle, la place de plus en plus importante des solutions connectées ouvre de nouvelles perspectives pour contrôler et optimiser la chauffe de l’eau, en phase avec les besoins réels des occupants et les cycles de tarification électrique. Qu’il s’agisse d’un chauffe-eau Atlantic, Thermor, Ariston ou De Dietrich, la précision dans le câblage, le choix des protections et la gestion intelligente restent des critères incontournables. Ce dossier complet vous accompagne pas à pas dans la compréhension des enjeux techniques liés à l’alimentation chauffe-eau, de la sélection du matériel aux bonnes pratiques de branchement, sans oublier les innovations domotiques qui révolutionnent l’usage de cet appareil.

Normes et choix du matériel pour l’alimentation d’un chauffe-eau électrique

La première étape pour une alimentation fiable d’un chauffe-eau électrique consiste à respecter les normes en vigueur. En 2025, la référence reste la norme NF C 15-100, qui encadre strictement les installations électriques domestiques, notamment les systèmes de production d’eau chaude sanitaire. Cette norme impose l’installation d’un circuit dédié, protégé par un disjoncteur de 20 ampères, et un interrupteur différentiel de 30 mA afin d’assurer la sécurité des usagers.

La qualité du câble utilisé est fondamentale. La section recommandée est de 2,5 mm² en cuivre pour la phase (généralement rouge), le neutre (bleu) et la terre (vert/jaune). Ce calibre garantit une capacité maximale en courant et prévient tout risque d’échauffement lié à une intensité trop élevée. Par exemple, un câble moins robuste pourrait entraîner des dysfonctionnements, des coupures fréquentes ou même un risque d’incendie.

Les fabricants comme Atlantic, Ariston ou Thermor proposent des chauffe-eaux avec des puissances variant généralement entre 1,5 kW et 3 kW. Cette amplitude doit orienter le choix des protections.

• Disjoncteur 20 A : obligatoire et réservé exclusivement au ballon d’eau chaude pour éviter les surcharges sur d’autres appareils.
• Interrupteur différentiel 30 mA : protège les personnes contre les fuites électriques, particulièrement en milieu humide, très important pour les chauffe-eaux installés dans les salles de bains ou cuisines.
• Contacteur jour/nuit, très prisé chez Chaffoteaux ou Saunier Duval, pour piloter la chauffe durant les heures creuses et réaliser des économies d’énergie.

Le tableau ci-dessous résume les éléments essentiels à l’alimentation électrique selon la puissance du chauffe-eau :

Enfin, les accessoires comme les groupes de sécurité, flexibles d’alimentation ou joints de qualité (disponibles par exemple sur myplombier.com ou myplombier.com) sont indispensables pour garantir la stabilité de la pression d’eau et prévenir toute fuite pouvant endommager l’appareil ou la structure environnante.

Étapes détaillées pour un branchement électrique sécurisé du chauffe-eau

Le câblage du chauffe-eau doit être réalisé méthodiquement, en suivant un schéma électrique conforme à la norme NF C 15-100. Voici les étapes clés pour un branchement électrique optimal :

1. Connexion à l’alimentation principale : le circuit dédié du chauffe-eau doit partir directement du tableau électrique, via un interrupteur différentiel 30 mA, garantissant une sécurité accrue.
2. Protection individuelle : après ce différentiel, le disjoncteur 20 A protège le circuit puissance, tandis qu’un disjoncteur 2 A peut être utilisé pour sécuriser le circuit commande du contacteur jour/nuit.
3. Installation du contacteur jour/nuit : cet élément reçoit les ordres du compteur EDF (via bornes C1 et C2) pour activer la résistance uniquement pendant les heures creuses, limitant la consommation.
4. Câblage correct des fils : la phase (rouge) et le neutre (bleu) alimentent la résistance du ballon, tandis que le vert/jaune assure la liaison à la terre de l’appareil pour éviter tout risque d’électrocution.
5. Vérification finale : une fois les connexions réalisées, il est crucial de s’assurer que tous les branchements sont fermement serrés pour éviter les échauffements et coupures aléatoires.

Le câblage peut sembler simple en apparence, mais des erreurs classiques persistent, comme l’utilisation de câbles de section insuffisante, l’absence de différentiel ou le branchement du chauffe-eau sur un circuit partagé. Ces fautes peuvent non seulement compromettre la sécurité mais aussi nuire à la durée de vie de l’équipement.

• Ne jamais raccorder le chauffe-eau sur une prise électrique ordinaire.
• Utiliser exclusivement un disjoncteur dédié.
• Respecter scrupuleusement le code couleur des fils.
• S’assurer que le thermostat est réglé à une température optimale d’environ 55-60 °C.

Pour ceux qui souhaitent approfondir la compréhension du câblage, le site myplombier.com propose des schémas détaillés explicatifs adaptés aux installations les plus courantes.

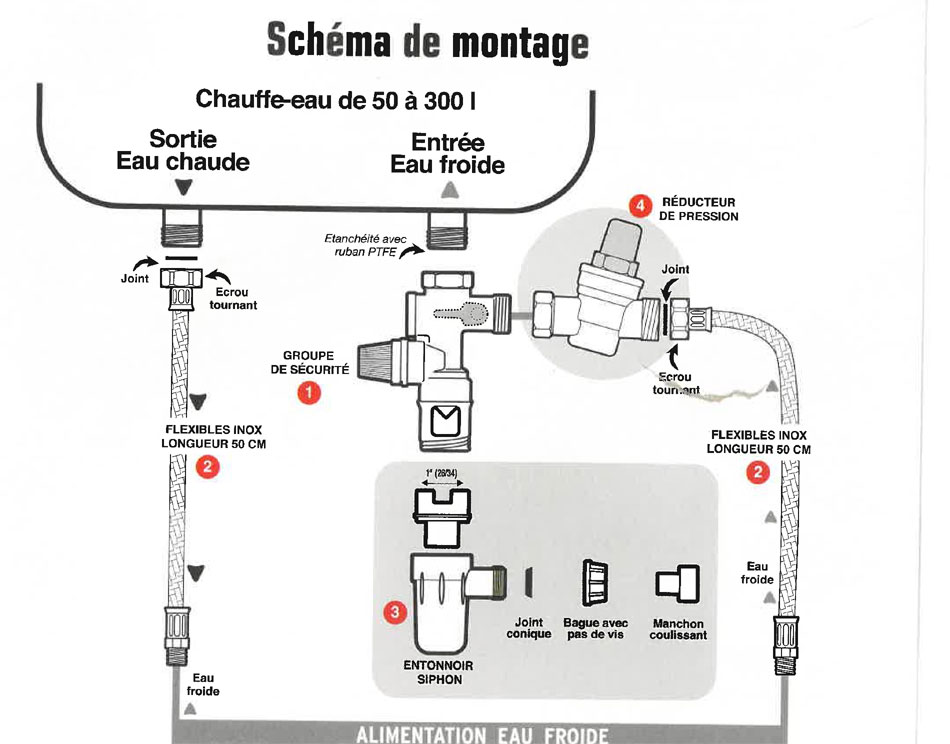

Fixation et alimentation hydraulique : choisir les bons éléments pour un chauffe-eau durable

La pose d’un chauffe-eau électrique ne se limite pas au branchement électrique. L’alimentation en eau doit être soigneusement réalisée pour assurer la pérennité de l’installation et éviter les incidents habituels tels que fuites ou défaillances prématurées. Chez des marques reconnues comme Equation ou Fleck, les accessoires de plomberie sont conçus pour s’adapter parfaitement aux chauffe-eaux, facilitant l’installation notamment quand on souhaite éviter la colle ou la soudure.

Les étapes principales de la fixation sont :

• Choix du support : que ce soit pour un modèle mural ou sur socle, la fixation doit être robuste pour supporter le poids du ballon rempli, qui peut varier de 50 à 200 litres.
• Utilisation de chevilles et rondelles : adaptées au type de mur (béton, placo, brique), ces éléments évitent tout risque de chute ou de déformation.
• Raccordement des flexibles : utiliser des flexibles d’alimentation en eau certifiés (voir par exemple myplombier.com) pour garantir l’étanchéité et éviter l’usure précoce par frottements ou torsions.
• Installation d’un groupe de sécurité : recommandé par les fabricants tels Ariston ou Saunier Duval, ce dispositif est essentiel pour éviter les surpressions dans le ballon, il doit être remplacé régulièrement (source).

En respectant ces consignes, la maintenance du chauffe-eau s’en trouve facilitée, tout comme son remplacement éventuel. Un mauvais choix de fixation ou une alimentation inadéquate peut entraîner des dégradations rapides, ce qui impactera directement le confort et augmentera les coûts liés aux interventions urgentes.

Les accessoires indispensables pour une alimentation hydraulique fiable

• Flexibles flexibles en inox ou PEX résistants à la corrosion.
• Joints d’étanchéité de qualité pour prévenir les fuites (informations disponibles sur myplombier.com).
• Clapets anti-retour pour éviter les retours d’eau qui pourraient endommager le ballon.
• Robinet d’arrêt pour facilité la maintenance.

Les solutions domotiques pour piloter intelligemment l’alimentation électrique du chauffe-eau

L’évolution technologique ne cesse d’apporter des innovations dans la gestion énergétique domestique. En 2025, associer la domotique à l’alimentation du chauffe-eau est une manière très efficace d’optimiser la consommation d’électricité tout en conservant un confort optimal. Au-delà du classique contacteur jour/nuit, plusieurs solutions connectées gagnent en popularité.

Les avantages sont nombreux :

• Suivi en temps réel de la consommation pour détecter les anomalies ou adapter la chauffe en fonction des habitudes.
• Commande à distance via applications mobiles, avec possibilité d’enclencher la chauffe juste avant le besoin.
• Intégration aux sources d’énergies renouvelables, comme une installation photovoltaïque, pour utiliser l’électricité gratuite produite sur place.

Avec des marques comme Auer ou Styx qui développent des modules compatibles, il devient possible d’équiper un chauffe-eau traditionnel avec un boîtier domotique simple à installer :

1. Installation d’un module intelligent entre le tableau et le ballon.
2. Connexion Wi-Fi ou filaire au système domotique de la maison.
3. Programmation personnalisée des plages horaires et modes (éco, confort, absence).

Par exemple, en combinant un ballon Atlantic avec un système domotique, l’énergie est utilisée uniquement lorsque cela est nécessaire, ce qui peut réduire la facture annuelle de plusieurs dizaines d’euros tout en prolongeant la durée de vie de l’appareil.

Les erreurs fréquentes à éviter sur l’alimentation chauffe-eau et dépannage rapide

Il est courant de rencontrer certains problèmes liés au branchement ou à l’alimentation électrique du chauffe-eau, souvent dus à des erreurs d’installation. Identifier ces erreurs permet de réduire considérablement les risques et d’augmenter la durabilité de votre installation.

• Mauvaise section de câble, provoquant échauffements et déclenchements intempestifs du disjoncteur.
• Absence de protection différentielle, exposant l’utilisateur à un risque électrique gravissime.
• Branchement sur un circuit multi-usages, ce qui surcharge le circuit et peut endommager l’appareil.
• Raccordements mal serrés générant des coupures ou des arcs électriques.
• Réglage thermostat à une température trop élevée, augmentant la consommation et les risques de brûlure.

En cas de panne, vérifier systématiquement :

1. Le bon fonctionnement du disjoncteur 20 A et de l’interrupteur différentiel 30 mA.
2. L’état des câbles, sans coupures ni fils effilochés.
3. La présence de fuites d’eau sur le groupe de sécurité.
4. Le réglage du thermostat et son ajustement à la température préconisée.
5. Le contacteur jour/nuit et la réception du signal heures creuses.

Pour un dépannage rapide, n’hésitez pas à faire appel à un professionnel qualifié, notamment à Paris via des experts disponibles sur myplombier.com. Un contrôle régulier évite bien des désagréments et garantit une sécurité complète.
